Каталог - Рукава резиновые напорные с текстильным каркасом ГОСТ 18698-79

Назначение: Применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.

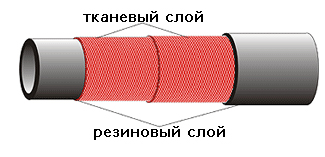

Рукава состоят из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного резинового слоя.


Условное обозначение:
Рукав Б(I)-10-20 ГОСТ 18698-79, где:
Б(I) — класс рукава бензостойкий;
10 — давление рабочее (КГС/см2);
20 — внутренний диаметр (мм)

Класс Рабочая среда Температура
°C
Внутренний диаметр
(мм.)
Давление
(атм.)
Б(I) Бензин. от -30°С до +25°С 10; 12; 16; 18; 20; 25; 31,5; 32; 38; 40; 50; 63; 65; 75; 100; 125; 150; 200 2,5; 6,3; 10; 16; 20
Керосины от -35°С до +70°С
Минеральные масла на нефтяной основе от -30°С до +25°С
В(II) Вода техническая (без присадок) и слабые растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты) до +50°С 10; 12; 16; 18; 20; 25; 31,5; 32; 38; 40; 50; 63; 65; 75; 80; 100; 125; 150; 200 2,5; 6,3; 10; 16; 20
ВГ(III) Вода горячая до +100°С 16;18;20;25; 31 ,5; 32; 38; 40; 50; 63; 65; 75 6,3; 10
Г(IV) Воздух, углекислый газ, и другие инертные газы от -35°С до +50°С 10;12;16;18;20;25;40; 31 ,5; 32; 38; 40; 50; 63; 65 6,3;10
П(VII) Пищевые вещества (спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода) до +50°С 16; 18; 20; 25; 32; 38; 50; 65; 75; 100; 125; 150; 200 6,3; 10
Ш(VIII) Абразивные материалы (песок от пескоструйных аппаратов) от -35°с до +50°С 16; 18; 20; 25; 31 ,5; 32; 38; 50; 65; 75; 100 6,3; 10; 16; 20
Слабощелочные и слабокислотные водные растворы для штукатурных работ до +50°С
ПАР-1 (x)
ПАР-2 (x)
Насыщенный пар до +143°С до +175°С 16; 18; 25; 32; 38; 50 3; 5
Насыщенный пар 12; 16; 18; 25; 32; 38; 50; 63 5 75 8
